一、概述
SD系列电动执行机构是工业过程测量和控制系统的终端控制装置，它能够将系统的控制信号转换成输出轴的角位移以控制阀门内截流件的位置或其它调节机构，使被控介质按系统规定的状态工作。
SD系列电动执行机构具有角行程、多转和直行程3类产品。
角行程电动执行机构用于驱动90度转角的阀门如蝶阀、球阀、百叶阀、风门、旋塞阀、挡板阀等。
多转电动执行机构用于驱动闸阀及其它需要多圈转动的调节阀。
直行程电动执行机构用于驱动单、双座调节阀、套筒阀等需要直线位移的调节阀。
SD系列电动执行机构是吸收先进国家电动执行机构的优点，结合我国的实际情况而研制开发的系列产品。SD系列电动执行机构关键元器件均为进口，零部件加工、元器件筛选、整机装配均严格按照工艺及技术要求执行，整机测试严格执行国家标准。
SD系列电动执行机构安全可靠、品种规格多、精度高、功能齐全、重量轻、安装、调试操作、维修方便，广泛应用在能源、冶金、石油、轻工、化工、建材等行业，在工业过程测量和控制系统中发挥重要作用。
二、产品分类
1、SD系列电动执行机构输出方式分成三种：
a、角行程——输出力矩，90°转角。
b、直行程——输出推力拉力，直线位移。
c、多转式——输出力矩，超过360°的多圈转动。
2、SD系列电动执行机构按安装方式分成两种：
a、直联式——通过执行机构输出部位的法兰与阀门等直接连接，这样执行机构可直接安装在管道上。多用于多转式、角行程、直行程。

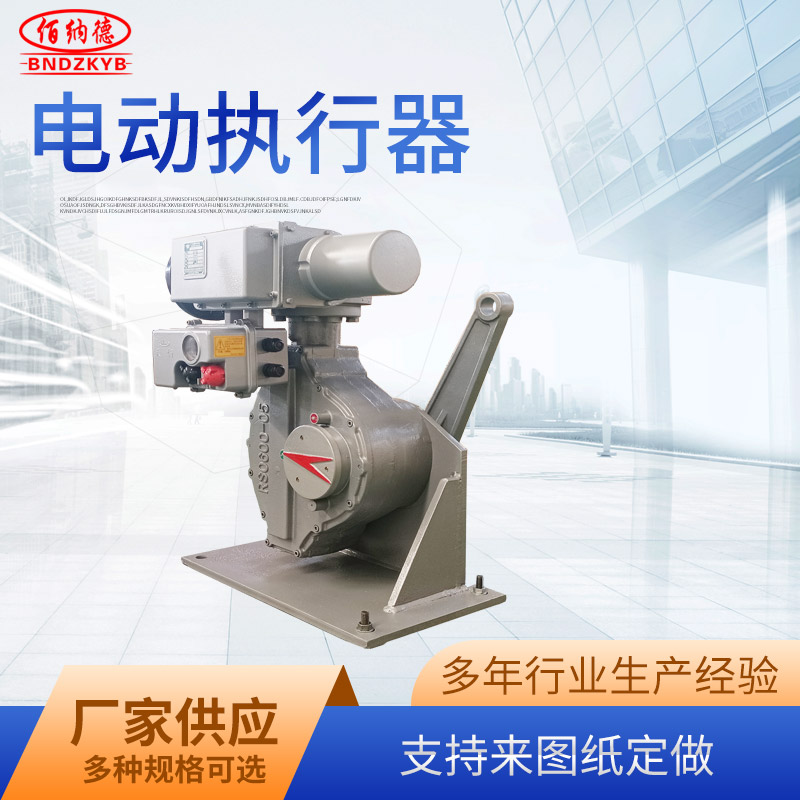

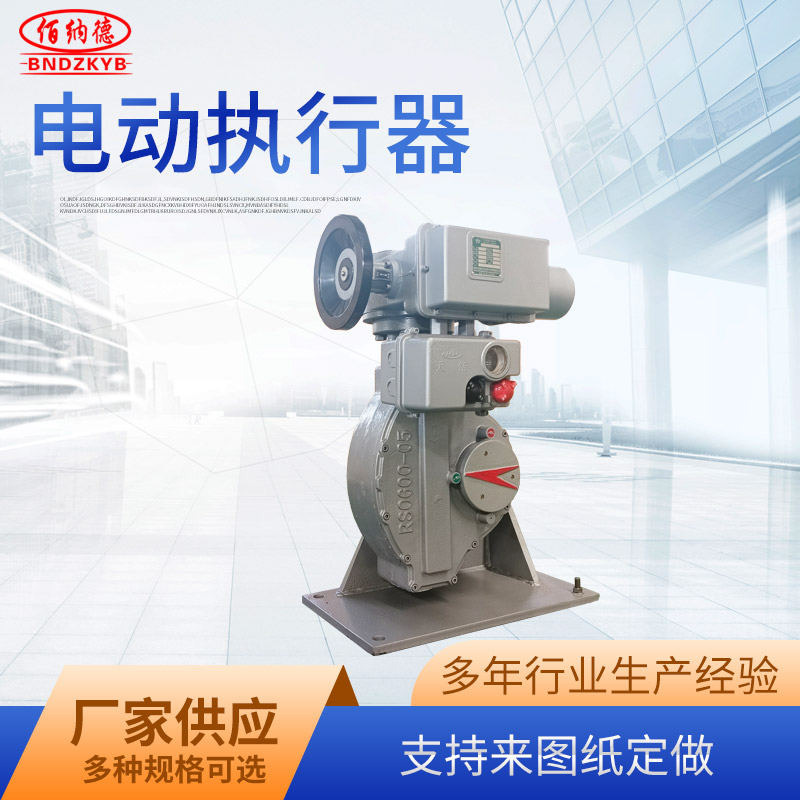

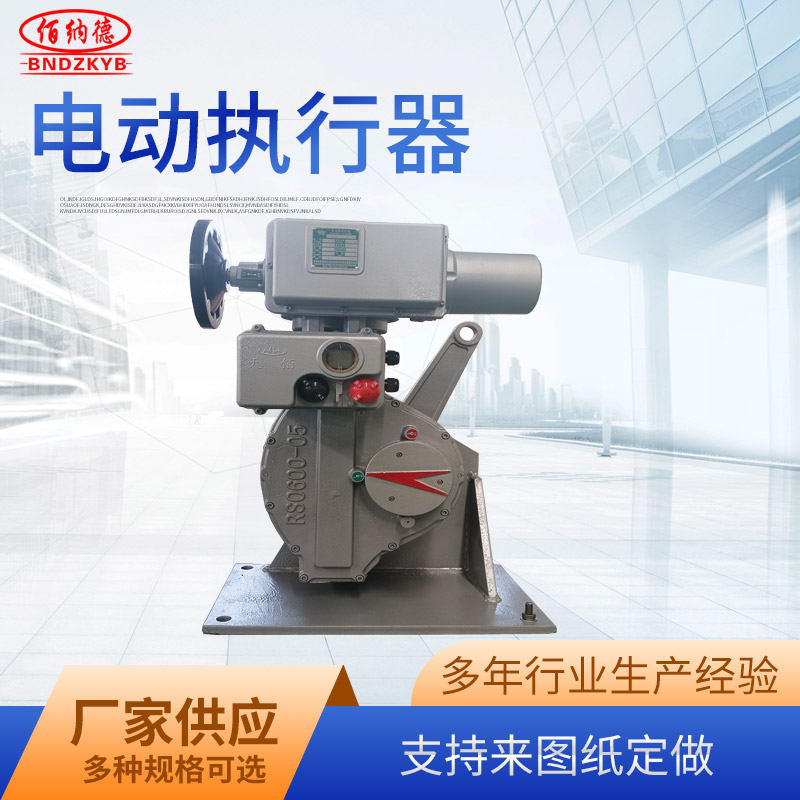

b、底座式——执行机构通过杠杆与阀门等连接，此时执行机构需要安装在一个基础台座上，仅角行程用这种方式安装。
三、使用条件
1.电源条件
交流 单相电压：220V ±10%
交流三相三线：380V ±10%
频 率：50Hz ±1%
直流DC220V
直流DC48V 24V
特殊电源订货前注明。
2.环境条件
温度： -10~+55℃
相对湿度：不大于95%，周围空气中无腐蚀作用的介质
工作制：可逆断续工作制，接通持续率50%时每小时接通次数320
四、主要技术性能
1、中英文调试菜单，简单直观。
2、支持3种控制方式：（全部都是光耦隔离不怕干扰）
a)开关型控制可选则点动控制或保持控制。
b)模拟量控制标准4-20mA，输入信号阻抗100Ω，输出信号阻抗<750Ω。（标配）
c)Modbus总线控制，规约见下面五.2.4）
3、具有相序鉴别和修正功能,三相电无需鉴别相序，接入装置即可正常运行。
4、具有电源缺相保护功能，三相电源缺相执行器自动停止，并显示缺相。
5、还有多重保护措施：
a)电子极限限位。
b)过力矩保护。
c)断信号保护，保持原位，全关，全开，三种方式供选择。
d)电机过热保护。
e)堵转保护，当有控制命令时，经过8S，无反馈动作判断为堵转，一般为内部线路故障。
6、具有4路报警干接点，可通过设定选定报警项目。
7、高精度控制，误差不大于±1%，制动采用经过延时的反动作制动，电流波动小。
8、具有ESD紧急控制功能。
9、防护等级最高可到IP67。
10、执行标准IEC60259，JB/T8219-2016，GB4208-1993及参照
五、操作和调整
2、操作指南
1） 液晶显示
液晶显示菜单
注（1）：厂家定值为校准4-20ma给定反馈数据，为防止用户误操作，影响精度，此处不对用户开放，如若有特殊要求请联系我公司。
3）用户调试方法
a)通电前检查，严格按照端子定义接线，信号线和交流电源线分设电缆，两者之间距离不小于25mm，信号线要使用屏蔽电缆，屏蔽电缆的屏蔽层要可靠接地。
b)执行器出厂停止位默认在全关位，若阀门也在全关位，可直接连接阀门。
c)红色模式转换旋钮置于停止位置，通电，转动黑色开关阀旋钮至关阀位置保持8秒以上进入关位标定页面，此时将红色旋钮置于现场位置，转动开关阀旋钮就可以调节执行器位置，使执行器全关（当执行器和阀门都是全关连接此处无需调整）。将红色旋钮置于停止位置，黑色旋钮至关阀保持2秒，记录此处为全关位置，页面自动跳至开位标定页面，红色旋钮置于现场位置，黑色旋钮旋至开阀，观察阀门到全开位，调整限位开关，如上图6.将红色旋钮置于停止位，黑色旋钮旋至开阀保持2秒，此时记录下全开位置，页面自动跳至主页面
d)若执行器转动方向定义与阀门相反，请将用户设定中转动方向调整改为逆时针为正向，重新执行第3步。
e)用户设定的其他项和本机信息，可以根据现场情况修改，一般无需修改，我公司出厂已经调整好。
f)若采用编码器可以在任意位置设置全开全关，单圈编码不能超过360°，多圈编码器不能超过4096圈。
ESD控制命令为紧急控制命令慎用，为预防突发情况，当模块在本机位置时也可以通过ESD命令控制执行器，只有退出ESD控制，才能再操作本执行器。
六、维 护
执行机构应长期运行后要定期进行维护。
对于振动较大的场所应该经常检查紧固件、接线端子是否松动并及时拧紧。
应根据使用环境的恶劣程度和工作的频繁程度确定适当的大修周期。
应仔细清洗零部件，更换全部紧固件及磨损的零部件、失效的密封件。在拆装时避免损伤密封面，如有损伤务必修复或更换，装配时应在接触面上涂一层薄油脂，有助于密封、防锈及以后的维修。
应清除所有的润滑脂重新装填好新的高温锂基润滑脂（ZL 1）不少于减速器内部及各轴承空腔体积的1/2。
在拆装检修电动机时注意在接口处涂密封胶以保持密封和防水、防尘性能。
将力矩行程限制器装入减速器时先手握凸轮组逆时针转动约一圈半，当力矩行程限制器的齿轮与蜗杆（或轴齿轮）齿合好之后再松手，调整好间隙后紧固安装螺钉。
用500V兆欧表检查各接线端子间及其与机壳间的绝缘电阻。
按本说明书的规定接线、调整和安装执行机构。
七、贮存
产品贮存在温度为-10~+50℃，相对湿度不大于80%的通风的室内，周围空气中不得含有对产品起腐蚀或其它损坏作用的介质。
贮存期超过18个月的执行机构在使用前应更换减速器的润滑剂。
八、保证事宜
在正常情况下，自发货之日起12个月本公司对产品免费保修。
对于逾期或用户违反本说明书的规定误安装或误操作造成产品损坏本公司可以应用户要求进行维修，但将收取相应的费用。
九、技术支持
孙工：15203271958
董工：15203271997
李工：15203271955
订货须知
用户订货请说明如下内容：
阀门所需转矩(N.m）,转速（r/min)
阀杆直径（mm）
法兰型式与尺寸
产品规格型号
各种特殊要求
